تفاصيل المنتج:
|
| باستخدام الحاسب الآلي أم لا: | cnc | الحالة: | جديد |
|---|---|---|---|
| نوع الجهاز: | ماكينة التخريم | مصدر الطاقة: | ميكانيكي |
| الجهد: | 380 فولت 50 هرتز | البعد ((L*W*H): | 3200*1360*1700ملم |
| قوة المحرك (kW): | 5.5 | الوزن (ر): | 2.2 |
| نقاط البيع الرئيسية: | سهل تنفيذه | الضمان: | سنة واحدة |
| الصناعات المطبقة: | مصنع تصنيع، مؤسسة تصنيع الأنابيب المعدنية | موقع صالة العرض: | لا شيء |
| نوع التسويق: | منتج ساخن 2019 | تقرير اختبار الآلة: | تم توفيرها |
| الفيديو الخروج التفتيش: | تم توفيرها | ضمان المكونات الأساسية: | سنة واحدة |
| المكونات الأساسية: | محامل، مضخة، عجلات، محرك، علبة معدات، PLC، وعاء الضغط | خدمة ما بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج |
| مجموعة فئات المعالجة: | ضربات متعددة، لا تطلق على مسافة متساوية، تطلق على مسافة متساوية، تدور 360 درجة | سرعة اللكم: | 0.8-1.5 ثانية/ لكل فتحة |
| وضعية التشغيل: | مفتاح التلقائي / اليدوي / اللمس | طريقة عمل ثقب: | اسطوانة هيدروليكية |
| القدرة على ثقب الأنبوب (الأنابيب الفولاذية) مم: | قطر الأنابيب المستديرة 60*3mm/أنابيب مربعة 40*40*3mm | نظام الكونترو: | PLC |
| مواد خام:: | الأنابيب المعدنية | تبريد: | مكيف الهواء |
| نظام القيادة: | قابل للتعديل | الميناء: | شنغهاي / نينغبو / شنتشن / قوانغتشو |
| إبراز: | آلة حفر ثقوب الأنابيب 60MM,آلة طحن ثقوب الأنابيب 40 ملم,آلة ثقب الأنابيب CNC 50Hz,40mm Pipe Hole Punching Machine,50hz cnc pipe punching machine |
||
آلة ثقب الأنابيب المعدنية التلقائية هي نوع من معدات معالجة المعادن المهنية.
يمكن استخدام آلة طرق الأنابيب في معالجة طرق طرق الأنابيب المعدنية متعددة الثقوب ، وصف المنتج الرئيسي ، وإدخال الوظيفة ، والخصائص والمزايا هي كما يلي:
1.وصف المنتج: تتكون آلة ثقب الأنابيب المعدنية التلقائية بشكل رئيسي من الإطار ، ومكتب العمل ، ونظام التحكم ورأس المعالجة. تستخدم الآلة تقنية التحكم الرقمي ،يمكن أن تنفذ بدقة ثقب متعدد على سطح الأنابيب المعدنية.
2وصف الوظيفة: يمكن أن تكون الآلة ثقب تلقائي وفقا لاحتياجات المستخدم، يمكن تعيين قطر ثقب، مسافة الثقب، عدد الثقوب وفقا لاحتياجات المعالجة.الجهاز لديه كفاءة عالية، وقدرة عالية على معالجة الدقة، يمكن أن تلبي متطلبات معالجة أنابيب معدنية مختلفة.

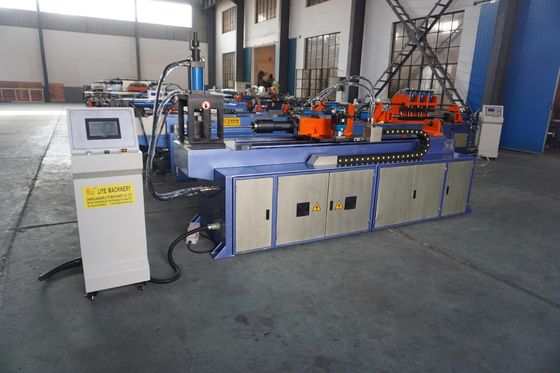

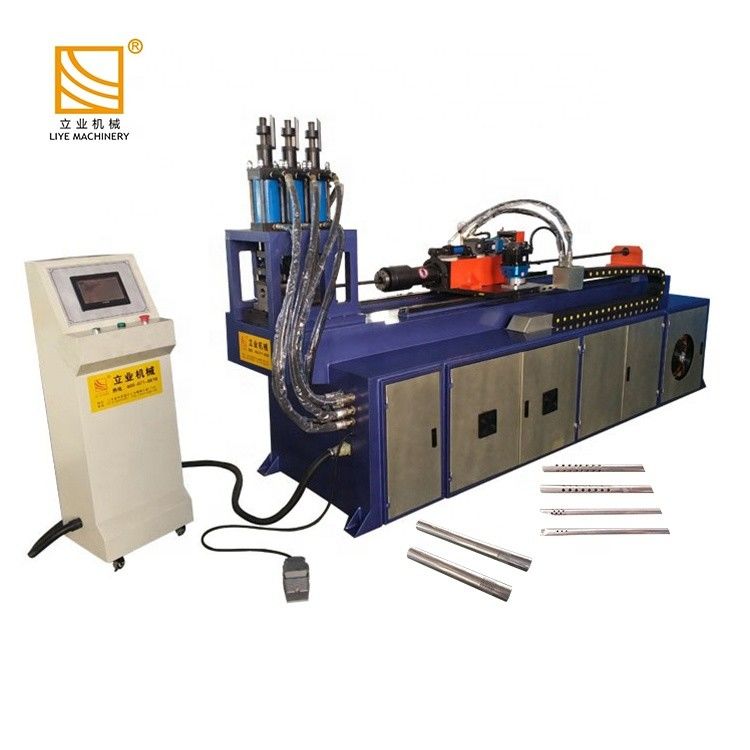

CK60CNC-3 عالية الدقة CNC الآلي لثقب أنابيب حفرة آلة
فيديو الآلة 1: أنبوب ضبط مقعد السيارة
فيديو الآلة 2: أنبوب العادم للسيارة
فيديو الآلة 3: أنبوب مدخل سخان الماء

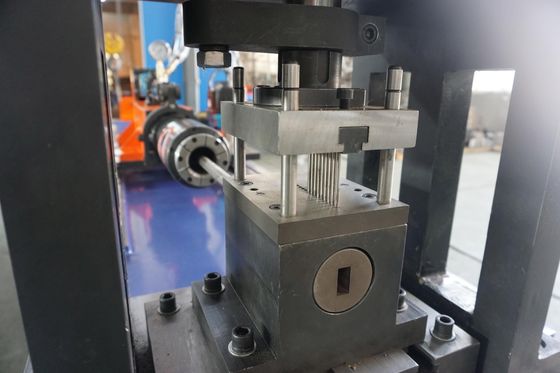

التفاصيل:

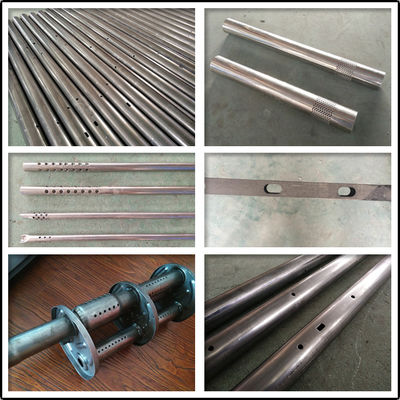

العينة:
العملية التقليدية الحالية:
في الوقت الحاضر، عملية الخرق التقليدية على الأنابيب: جعل القالب، والحفر مع آلة الحفر (انظر الصور والفيديو أعلاه) ، وكفاءة الإنتاج منخفضة،جودة المنتج غير مستقرة، والسلامة ليست جيدة؛باستخدام شركتنا عالية الدقة الآلية متعددة الأحجام حفرة أنبوب حفرة آلة، يمكننا حفر مجموعة متنوعة من أشكال الثقوب في وقت واحد.تستخدم المعدات نظام Mitsubishi servo الياباني للسيطرة على حركة وتدوير الأنابيب إلى الأمام والخلف، لتحقيق حفرة متعددة الأحجام عالية الدقة ، مساحة غير متساوية ، ثقب الدوار.إن كفاءة الإنتاج أعلى بـ5 إلى 6 مرات من العملية التقليدية، والسلامة تتحسن أيضا بشكل كبير.
الأنابيب التي تظهر في الفيديو الأول هي أنابيب ضبط الزاوية للمقعد الخلفي للسيارةو لإنتاج أنبوب تعديل الثمانية اتجاهات لمقعد السيارة عالية الجودة تحتاج أيضا آلة الخنق لدينا .
المواصفات:
| المواصفات / النموذج | CK60CNC آلة ثقب الأنابيب |
| الحد الأقصى لقطر الإبرة | أنبوب مستدير Φ60*3mm |
| أنبوب مربع 40*40*3ملم | |
| الحد الأقصى لطول التغذية | 1000mm (يمكن تخصيصها) |
| إمدادات الطاقة | 380 فولت 50 هرتز (يمكن تخصيصها) |
| الحد الأقصى لسرعة الأنابيب | 160°/s |
| سرعة التغذية القصوى | 800 ملم/ثانية |
| دقة القناة | ± 0.1 درجة |
| دقة تغذية الأنابيب | ± 0.1 ملم |
| قوة محرك خدمة أنابيب التغذية | 1كيلوواط |
| قوة المحرك الدوار | 750 واط |
| قوة المحرك | 5.5كيلوواط |
| ضغط العمل الهيدروليكي | 12Mpa |
| كمية التخزين | 20 |
| مجموعة فئات المعالجة | لكمة واحدة، ليس بمسافة متساوية لكمة متساوية طعنة، تدور 360 درجة |
| سرعة الإبرة | 0.8-1.5 ثانية/ لكل فتحة |
| وضع التشغيل | مفتاح تلقائي / يدوي / لمسة |
| طريقة حفر الثقب | أسطوانة هيدروليكية |
| وضع تغذية الأنابيب | محرك الخدمة + آلة تخفيض |
| وضع دوران الأنابيب | محرك الخدمة + آلة تخفيض |
| أبعاد الجهاز | 3200×1360×1700ملم |
| وزن الجهاز | 2200 كجم |
1إعدادات الشاشة اللمسية، نظام تحكم CNC، تحديد موقع محرك الخدمة الدقيق، وظيفة ذاكرة تخزين الوحدة.
2هيكل: هيكل صلب صلب ، نظام أسطوانات هيدروليكية
3استبدال القالب: تغيير القالب بسهولة دون ضبط القالب للحد من معدل تلف القالب ومعدل رفض أدوات الأنابيب بسبب خطأ ضبط القالب.
العمال المهرة يمكن أن تغير القالب في غضون 10 دقائق.
4- طبقة الخرق: 1.الخرق ذو الثقب الواحد
2.الثقب المتعدد
3حفر الثقوب الإيزومتري
4. لا شيء- ثقب ثقب متساوي
5.طعنة دوارة
5نظام هيدروليكي وخدمات
6ضبط التشغيل دون خطوة، الحلقات الهيدروليكية المصممة مع الحمل الصفر، جنبا إلى جنب مع محرك مضخة الزيت منخفضة التردد للغاية، وتقليل الضوضاء بشكل فعال،زيادة كفاءة المحرك ومدة الخدمة.
7عندما تتحرك أسطوانة الزيت لأسفل ، تم تصميم الجهاز مع حلقات قيادة الفرق الهيدروليكي المسجلة في RPM عالية أو منخفضة. كما يتميز بحركة عالية السرعة لأسفل ،معالجة السرعة المنخفضة واستئناف الموقف عالية السرعة.إنه متاح لزيادة استقرار تشكيل قطع العمل أثناء ثقب.بالإضافة إلى زيادة سرعة التنشيط ، يمكن أن يقلل بشكل فعال من حمولة HP لتوفير الطاقة الكهربائية.
8تم تصميم نظام التحكم الكهربائي مع واجهة الإنسان والآلة ، واستخدام نطاق تعديل المقياس الرقمي ، وتعيين موقف السرعة المنخفضة ، وموقف مستوى الأرض ، والتشغيل دقيق وسهل.
شركة Zhangjiagang Liye Machinery Co.، Ltd (يشار إليها فيما يلي باسم "الشركة") متخصصة في تصنيع معدات التصنيع للأنابيب المعدنية. تغطي الشركة مساحة تزيد عن 10،000 متر مربع مع أصول إجمالية تزيد عن 20 مليون ينوتشمل المنتجات الرئيسية 9 سلسلات وأكثر من 100 نموذج، أي خط معالجة الأنابيب، وقطاع الأنابيب، وشرطة الأنابيب، وآلة تشكيل نهاية الأنابيب، وآلة التشنج، وآلة طحن العدادات، وآلة التشنج،آلة القوس والصحافة المنحنية.
شركتنا هي مصنع كيان. الشركة لديها فريق ناضج حول الإنتاج، أبحاث المنتجات وتطويرها، وتفتيش المنتجات. منتجاتنا تحديث أسرع.يمكننا تصميم أو تحسين نوع جديد من الآلة لتلبية احتياجات مختلفة من العملاء.
